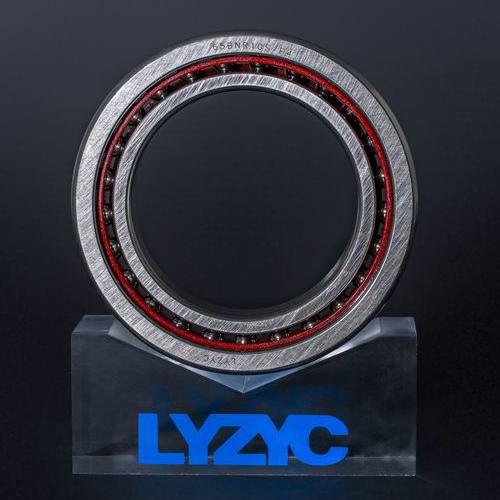

推力角接觸球軸承的接觸角定義及其對軸承性能的影響

在精密機械的世界里，推力角接觸球軸承憑借其獨特的性能優勢，已成為機床主軸、工業機器人等高端裝備的核心傳動元件。而其中，接觸角作為關鍵設計參數，直接影響著軸承的載荷分配、轉速極限和使用壽命。

理解接觸角與軸承性能的內在聯系，不僅是軸承選型的關鍵依據，更是優化機械系統性能的核心所在。

01 接觸角的精確定義與測量原理

接觸角，從幾何學上看，是軸承在無負載狀態下，滾動體與內圈和外圈滾道接觸點的法線方向與軸承徑向平面之間的夾角。這個角度實質上定義了載荷在軸承內部的傳遞路徑。

根據國際標準，推力角接觸球軸承的接觸角范圍嚴格限定在45°至90°之間。當接觸角等于90°時，軸承成為純軸向接觸軸承，只能承受軸向載荷；而當接觸角小于45°時，軸承更傾向于被歸類為向心軸承，主要承受徑向載荷。

實際應用中，推力角接觸球軸承的接觸角通常設計在60°至80°之間，這樣既能保證較高的軸向承載能力，又能承受一定的徑向載荷，滿足大多數工業應用的實際需求。

接觸角的測量需要精密儀器和設備。在技術層面，接觸角的大小取決于滾道的幾何形狀和曲率中心位置。當軸承運轉時，在軸向力作用下，接觸角會有所增大，這種動態變化是軸承力學分析中不可忽視的因素。

02 接觸角對軸承性能的多方面影響

載荷承載特性的導向作用

接觸角首先決定了軸承的載荷承載特性。接觸角越大，軸承承受軸向載荷的能力就越強。當接觸角為60°時，軸承已具備較強的軸向載荷承受能力，同時也能承受一定的徑向載荷。

當接觸角達到80°甚至更大時，軸承主要承受軸向載荷，徑向承載能力相對減弱。這種載荷分配關系使得工程師可以根據實際應用中的載荷情況，選擇具有合適接觸角的軸承類型。

轉速性能的關鍵決定因素

接觸角對軸承的極限轉速有顯著影響。一般而言，接觸角越小的軸承，其允許的工作轉速越高。這是因?yàn)樾〗佑|角減少了滾珠與滾道之間的旋轉摩擦直徑，降低了滾動體的離心力，從而減少了高速運轉時的摩擦熱量產生。

對于需要高速運轉的應用場景，如精密機床主軸，通常推薦使用接觸角為60°或相對較小的設計，以實現高速旋轉下的穩定性。

剛度與精度的重要保證

軸承的剛度直接影響機械系統的精度和穩定性。接觸角越大的軸承，其軸向剛度通常越高。在預緊狀態下，大接觸角的軸承能提供更為堅固的支承，減少軸在軸向載荷下的位移。

精密機床主軸常采用接觸角為60°的推力角接觸球軸承，正是因?yàn)檫@種設計能在軸向剛度和徑向剛度之間取得良好平衡，保證加工精度。

摩擦特性與溫升效應

接觸角還通過影響軸承內部的摩擦特性，進而影響軸承的溫升效應。大接觸角軸承在承受軸向載荷時，滾動體與滾道之間的接觸橢圓面積會發生變化，增加摩擦熱量產生的風險。

在高速工況下，接觸角的選擇需特別謹慎，過大的接觸角可能導致軸承溫升過高，影響潤滑劑性能和軸承壽命。優秀的軸承設計會在接觸角與其他參數之間尋求平衡點。

03 接觸角與軸承配置的藝術

不同配置方式的性能差異

推力角接觸球軸承在實際應用中大多成對或成組使用，常見的配置方式有面對面（DF）、背對背（DB）和串聯（DT）等。不同的配置方式與接觸角相結合，會產生不同的性能特點。

背對背配置能提供較高的力矩剛度，適合承受傾覆力矩；面對面配置則對軸的熱膨脹更為寬容；串聯配置將所有軸承單元聯合起來承受軸向載荷，適用于重軸向載荷場合。

預緊力與接觸角的協同效應

預緊力的施加會改變軸承的實際工作接觸角，進而影響整體性能。適當?shù)念A(yù)緊可以消除軸承游隙，提高系統剛度和旋轉精度。但過大的預緊會導致接觸角增大過多，增加摩擦和溫升。

對于接觸角為60°的推力角接觸球軸承，預緊力的精確控制尤為重要。這需要在軸承組配時，通過精確控制兩個軸圈之間隔圈的厚度來實現。

04 接觸角選擇的工程實踐

不同應用場景的選擇策略

在精密機床主軸中，常選用60°接觸角的推力角接觸球軸承。這種設計能同時滿足軸向剛度、精度和轉速要求，與雙列圓柱滾子軸承配合使用，可構成完整的主軸支承系統。

對于工業機器人的精密傳動部位，接觸角的選擇需綜合考慮空間、載荷條件和壽命要求。較小的接觸角有利于高速運動，而較大的接觸角則更適合承受重軸向載荷。

精度等級與接觸角的匹配關系

軸承的精度等級需與接觸角設計相匹配。高精度軸承（如P5、P4級）通常采用優化的接觸角設計，以確保在高速高精度工況下的穩定性能。

普通精度等級的軸承可能允許較大的接觸角公差范圍，而高精度軸承則對接觸角的一致性有嚴格要求，這是保證批量生產軸承性能一致性的關鍵[ccitation:3]。

潤滑與密封的配套考慮

接觸角的設計還需考慮潤滑與密封要求。大接觸角軸承由于發熱量相對較大，需要更有效的潤滑冷卻。密封結構的選擇也會影響軸承的實際工作接觸角，例如接觸式密封可能增加摩擦阻力，進而影響軸承的受力狀態。

隨著工業技術向高速、高精度、高可靠性方向不斷發展，推力角接觸球軸承接觸角的優化設計也面臨新的挑戰。未來，通過材料科學、潤滑技術和數字仿真的進步，接觸角的設計將更加精細化、個性化，以滿足不同應用場景的特定需求。

對于設備工程師而言，掌握接觸角與軸承性能的內在聯系，已不再是簡單的技術選擇，而是成為優化機械設備性能、提升產品競爭力的核心能力。在精密機械的微小空間內，接觸角這一看似簡單的幾何參數，正發揮著舉足輕重的作用。
